슬 복잡해지는 자료구조



지금껏 배웠던 자료구조는 Linear하다면 이제는 non-Linear한 Case도 슬슬 나온다.

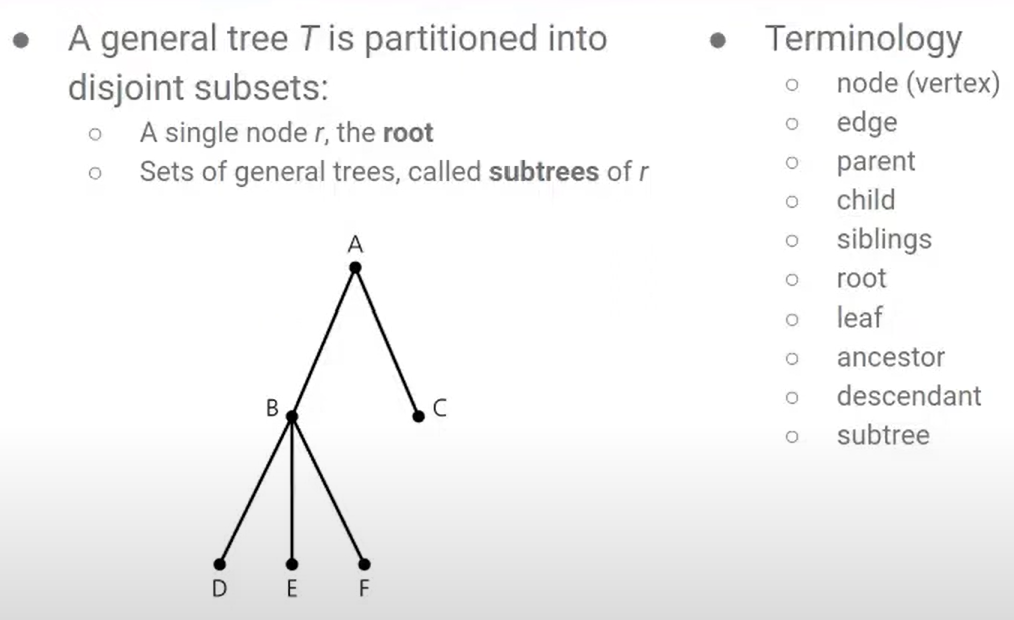

Tree의 정의





- Tree / Subtree의 Recursive한 구조이다.



- Node = Vertex = 꼭지

- Root : Paret가 없는 맨 위 Node , Leaf : Child가 없는 맨 아래 Node





Binary Tree



- 자식을 최대 둘까지만 가질 수 있는 Tree

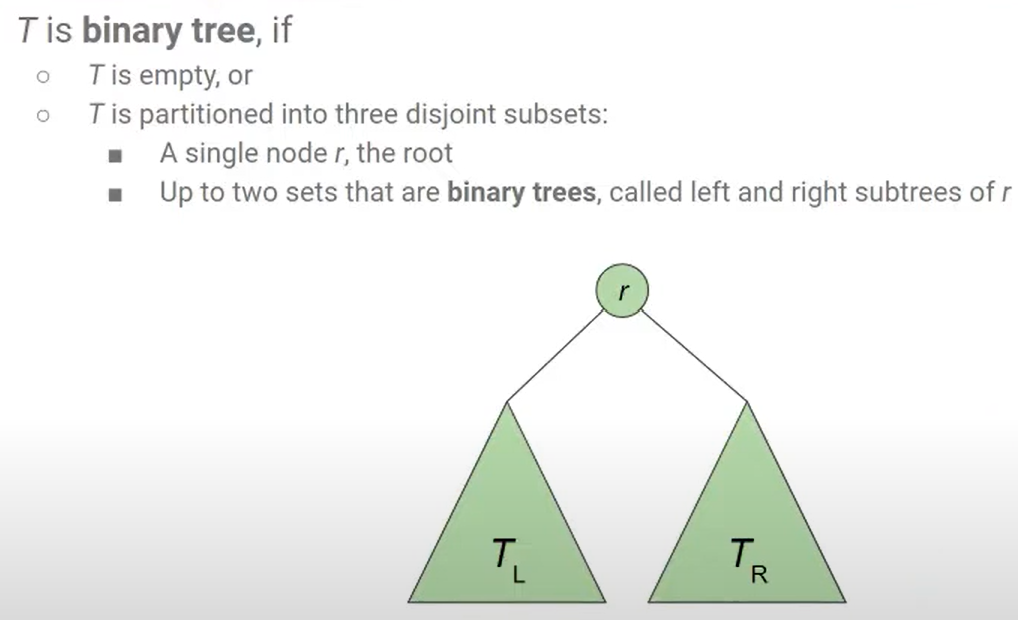

Binary Tree 도식화



- Base Case : Tree is Empty , - General Case : Tree가 자식 Node를 가질 수도 있고 안 가질 수도 있는데 가진다면 Max 2개이고 2개라면 반드시 Left / Right가 구분이 되어야 함



- Height of Tree : Root - Leaf 까지의 길이 중 Node 기준(edge 직선 기준 X) 최대값

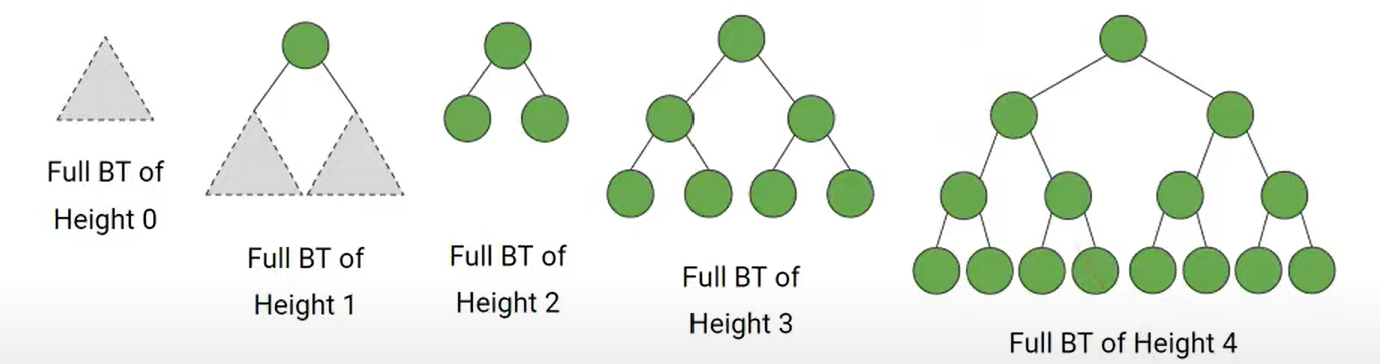

Full Binary Tree



- Tree의 Height 를 h라고 했을 때 --> Tree가 비어 있거나(h=0) , h-1인 left / right subtree가 모두 full이어야 한다.

(대충 Height 0,1,2,3... 기준 채울 수 있는 모든 것들이꽉 차있으면 된다.)

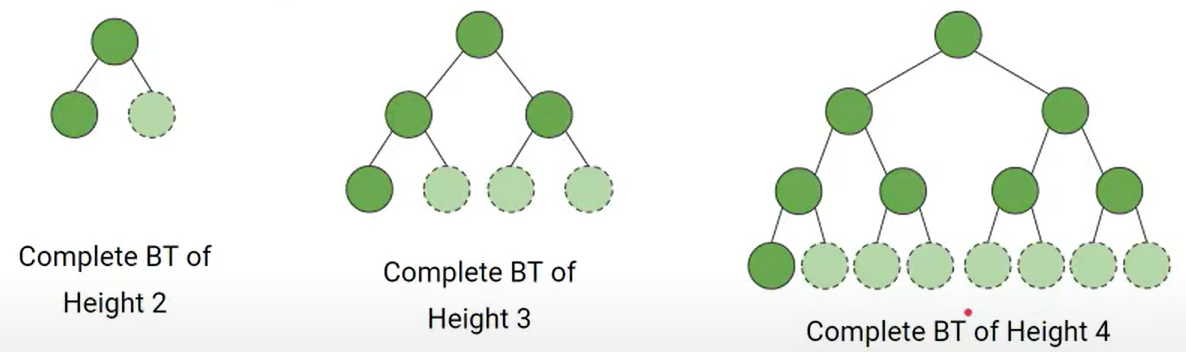

Complete Binary Tree ( Full과 이름이 비슷 ;; )



- h-1까지는 tree가 full로 차 있고, 마지막 h level (leaf 단) 에선 node가 full로 차 있어도 되고 차 있지 않아도 된다. 다만, 차 있다면 왼쪽부터 채운다. --> 뭔가 억지스러운 정의 -_-







Array - Based Implementation



- Array : 연속적이고 처음부터 그 길이를 알고 있는 메모리공간

( 장점 : Random access가 가능하다. 아무곳이나 찍고 이 index의 값을 달라! 해도 바로 O(1)로 Return 해준다.)





- Parent 와 Child Index 사이의 관계는 위와 같다.



- 그러나 위 그림처럼 빈 공간이 많으면 Memory 효율이 떨어진다. Height가 늘어날 수록 자리만 차지하는 빈 공간이 커지는 것이니! --> Linked List로 구현을 하자





Reference - based Implementation



class treenode():
    def __init__(self,x):
        self.item = x
        self.left = None
        self.right = None

class binary_tree():
    def __init(self,node):
        self.root = node



Tree Traversal



- Node를 순회하며 Data를 읽는다.



- 그 순서에 따라 구분 有

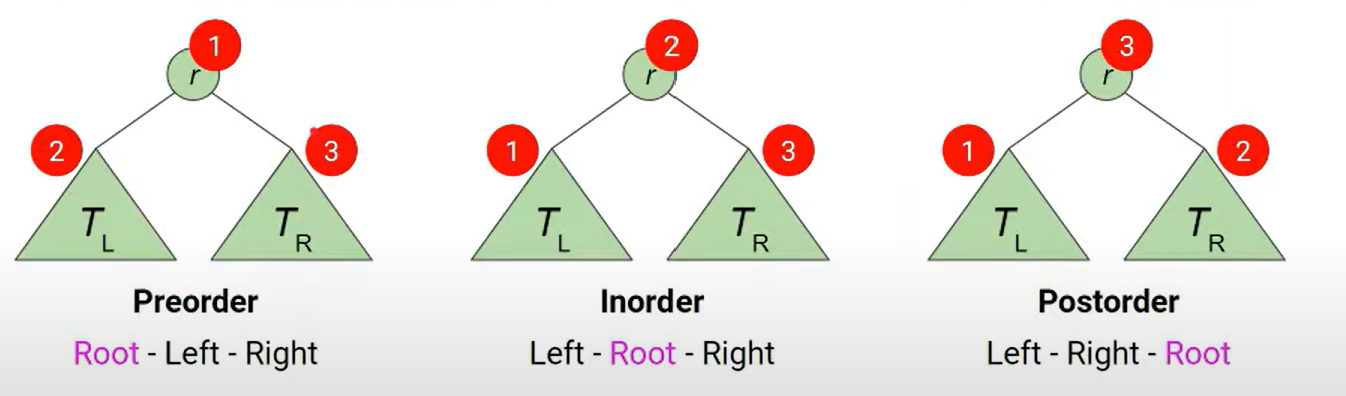

  1. Preorder : Root -> Left Subtree -> Right Subtree [ ROOT 먼저, 그리고 좌-우순 ]



  2. Inorder : Left Subtree -> Root -> Right Subtree



  3. Postorder : Left Subtree -> Right Subtree -> Root [ ROOT 꼴등, 그 전에 좌-우순]

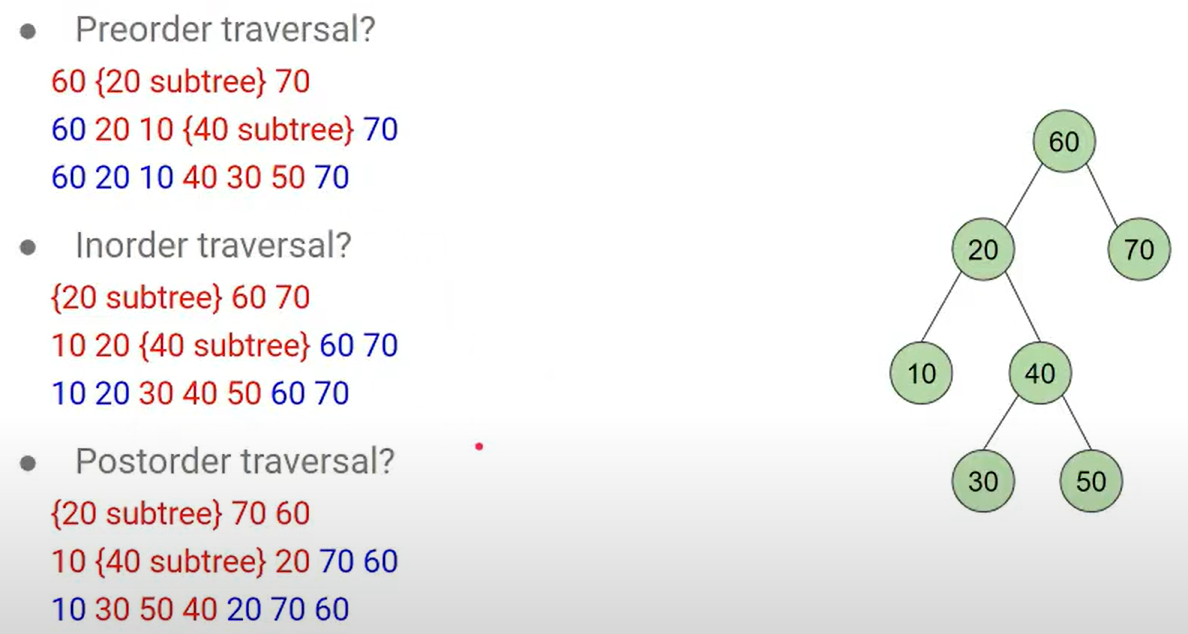

- Traversal 예시







- 어떤 Tree가 주어져도, Preorder / Inorder / Postorder Traversal에 따라 Node 방문 순서를 표현할 수 있어야한다.



Tree Traversal Implementation



- Use Recursion !!!



  - Base Case : Empty tree를 방문하면 do nothing



  - General Case : 2개의 Recursive call 을 해주고, Root를 Visit!



  - Traversal 종류 ( pre/in/post )에 따라 순서만 조정해주면 된다.



def preorder(node):
    if node is not None:
        print(node.item)
        preorder(node.left)
        preorder(node.right)
# preorder(root)

def inorder(node):
    if node is not None:
        inorder(node.left)
        print(node.item)
        inorder(right.left)
# inorder(root)

def postorder(node):
    if node is not None:
        postorder(node.left)
        postorder(node.right)
        print(node.item)
# postorder(root)





Binaey Search Tree



- 자료구조 활용을 위한 '진짜' Tree 구조 ㅎㅎ..  ( Key(node) / Item(value) 로 이루어진..)

- Data를 읽고 삭제하고 수정하기 위함 ( Insert / Retrieve(search) / Delete) while Binary Search 구조를 지키면서!



- Binary Search Tree의 특성

  - Root를 기준으로 모든 LV에서 Left Subtree는 Root보다 작고, Right Subtree는 Root보다 커야 한다.

  - 중복 값은 X

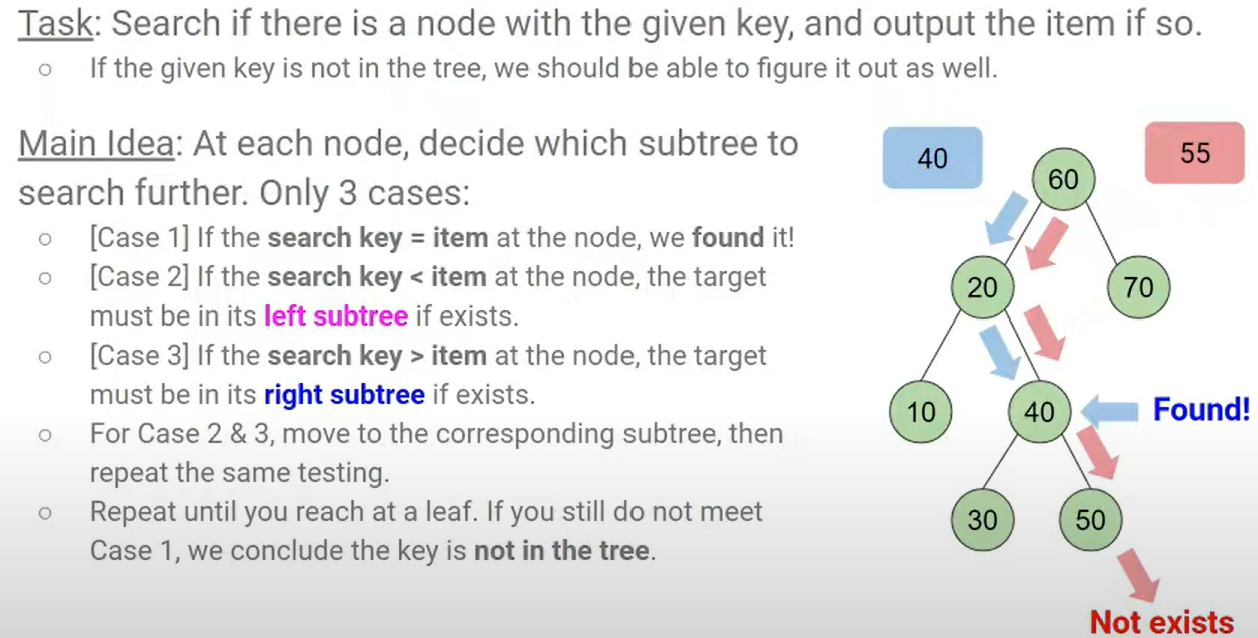

Retrieval ( Search )







- Recursive 냄가 솔솔 난다.



def search(root, key):
    if root is None:
        return None # CAN'T FIND
    elif key == root.item():
        return root # Find it
    elif key > root.item():
        search(root.right,key)
    else :
        search(root.left,key)

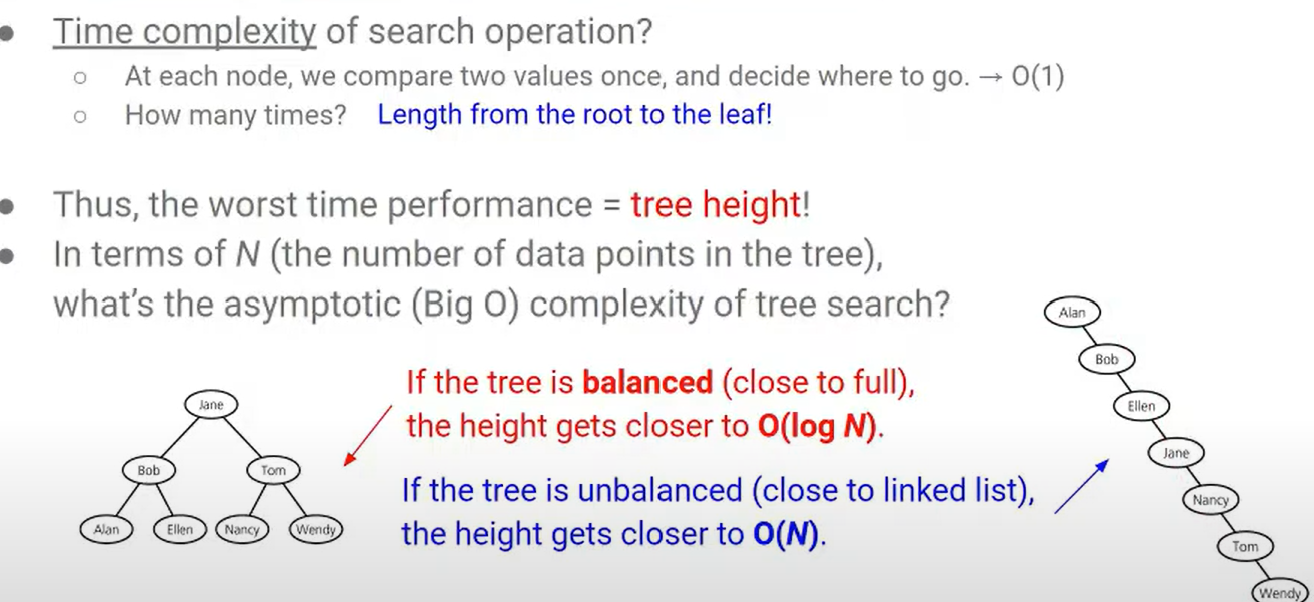

Retrieval Time Complexity



- 한 Iteration에서 Calculation 의 Time Complexity --> 값 비교, 어느 방향으로 Search 할 지 결정 --> N(1)

- Worst Case에선 Tree 의 Height만큼 Calculate을 진행한다.





- Tree의 Height은 그 모양에 따라 다르다. Balanced 일 때는 Height --> O(log N) 이고, Unbalanced --> O(N)





Insertion





- 일단 기본적으로 위 Retrieval ( Search ) 구조를 따라간다.



- Why? 일단, 값의 중복이 있으면 안 되니까 Search에서 Fiind it! 했던 부분이 나오면 Error를 Return 하고, 그게 아니고 Search에서 fail 했다면 그 값이 있어야 할 곳을 일단 찾은거니까 그 부분에 넣고자 하는 Value를 put 한다.



def insert(root,x):
    if root is None:
        new_node = treenode(x)
        return new_node  # Base Case
    elif x == root.item():
        print("Error")
        return None
    elif x < root.item():
        new_subtree = insert(root.left,x)
        root.left = new_subtree
        return root
    else: # x > root.item()
        new_subtree = insert(root.right,x)
        root.right = new_subtree
        return root





Deletion



- 삭제가 어려운 이유 ... 삭제가 되어도 BST(Binary Search Tree) 구조가 유지되어야 한다 ㅠㅠ



 1) Leaf을 삭제하는 경우 --> 쉽다. 그냥 삭제 때리면 된다.



 2) Single child를 갖는 Node를 삭제하는 경우 --> 삭제 후 subtree를 그대로 붙힌다.

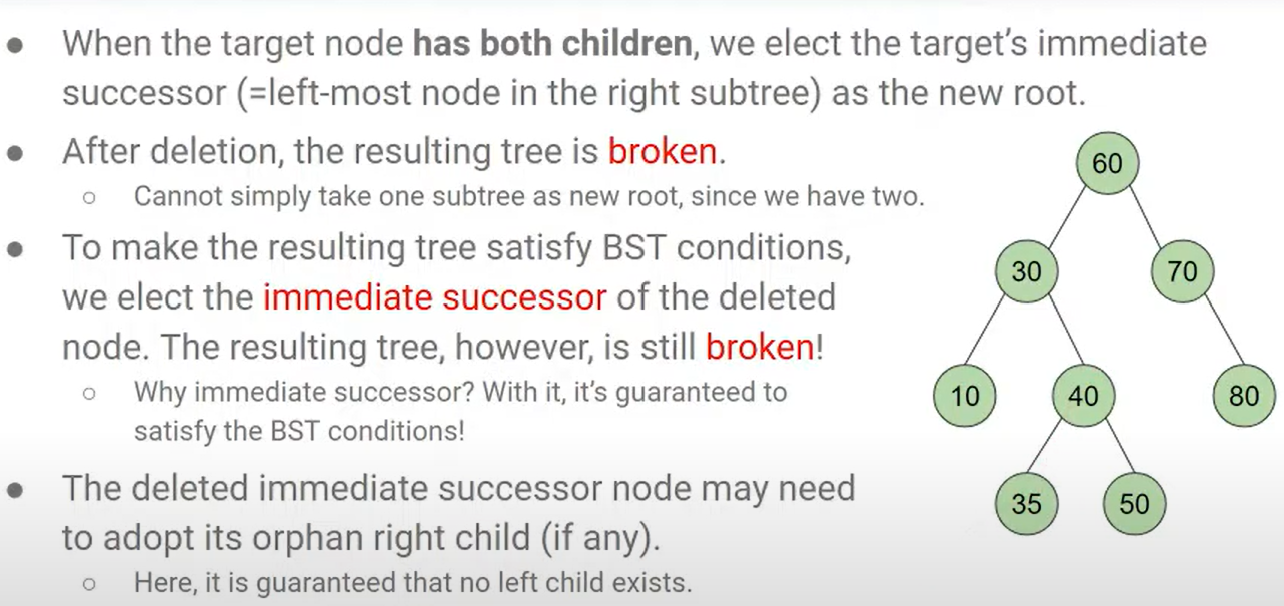

 3) Double child를 갖는 Node를 삭제하는 경우 --> 왼쪽 subtree의 rightmost 또는 오른쪽 subtree의 leftmost를 new root로!



- Case 1 / 2 는 쉽다. 3이 문제!!







def delete(root,x):
    if root is None:
        return None
    elif x < root.item() :
        root.left = delete(root.left,x)
    elif x > root.item() :
        root.right = delete(root.right,x)
    else: # 지우려는 대상에 도달을 했다.
        if root.left is None:
            new_root = root.right
            root = None #원래 있던 root는 삭제
            return new_root
        elif root.right is None:
            new_root = root.left
            root = None
            return new_root #요까지 하면 자식 0,1명은 clear

        else: # 자식이 둘 다 있는 경우...!
            im_su = get_immediate_successor(root)
            root.item() = im_su.item() # im_su의 값만 딱 복사
            root.right = delete(root.right,im_sum.item())
            #right side에서 left most인 값을 찾았기에 2 children인 경우가 나오지 않는다.
            # Base한 케이스에서 딱 삭제되는 운명임.

def get_immediate_successor(target):
    curr = target.right
    while curr.left is not None:
        curr = curr.left #left로 쭉 끝까지 간다.
    return curr # right subtree의 leftmost = immediate successor

--> Code Error가 있을 수도 있다. 재확인 필요

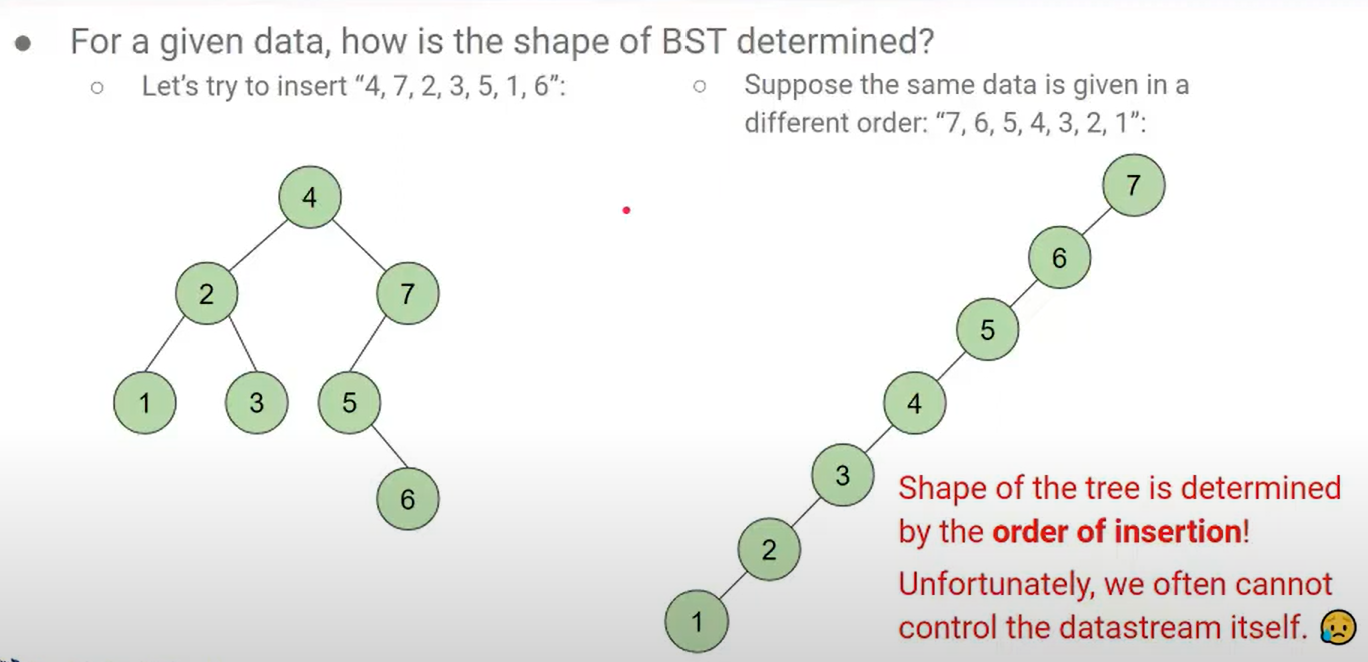

Shape of Tree



- Tree의 모양은 Data의 Insertion 순서에 따라 모양이 달라진다.





Balanced Tree



- Red-black tree 알고리즘 : 최대 Height가 lon(N+1) 대비 2만큼만 낮게 만드는 알고리즘

 - AVL Tree : 위 경우에서 최대 1만큼만 낮게 만드는 알고리





Tree sort



- Inorder traversal 로 하면 tree 내의 data sort가 가능하다.



- Time Complexity ?

- N개의 data를 Tree Height 구조에다가 넣어야 한다. --> Height * N







- 완벽한 Balanced tree이면 log N 높이에 한 번씩 방문하는 것 N 곱해서 O(NlogN), 그리고 출력 O(N) 즉, 총 O(NlogN)

   --> Merge Sort와 같은 Time Complexity



- Worst Case --> Tree가 Linked List처럼 직선이라면 O(N^2) 이다.



Traversal은 모든 Node를 방문해야해서 모양과 관계 없이 O(N)



BST 응용문제



- SW Engineer 문제에서 많이 언급되는 부분

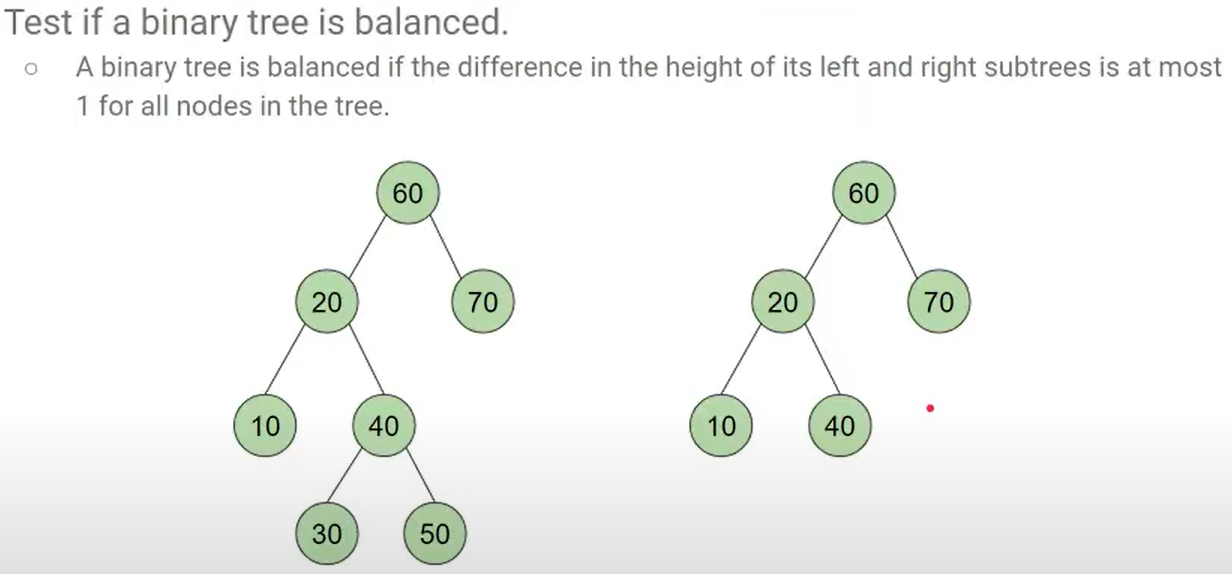

Left / Right Subtree의 Height가 최대 1까지만 차이나면 Balanced 아니면 Unbalanced, 좌=Uubal 우 = Bal

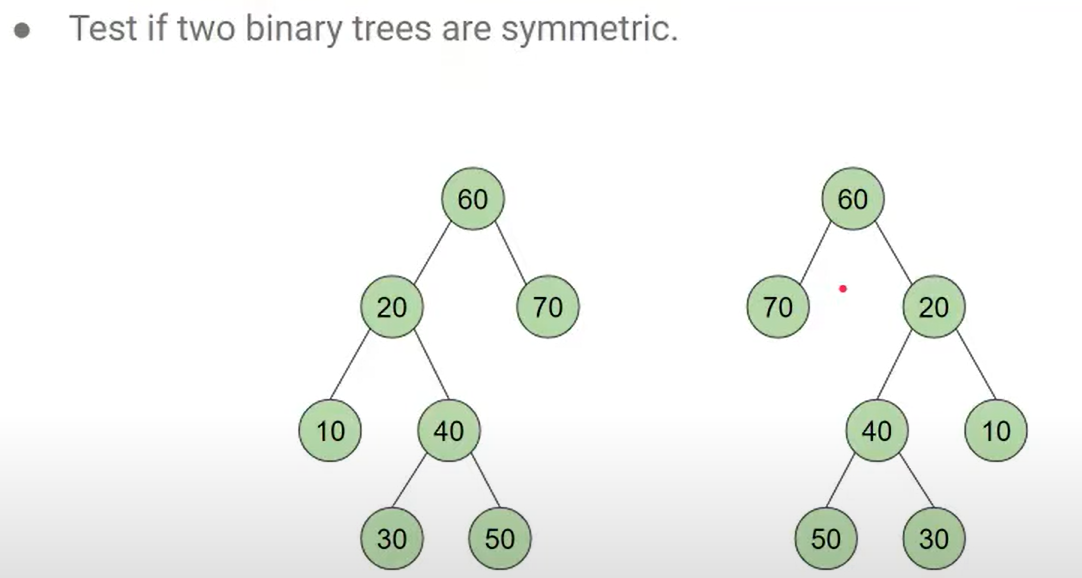

각 각 왼쪽 / 오른쪽에서 내려가는게 같은지..?



오른쪽처럼 sort 된 data가 있을 때, Balanced Tree 구조로 만드는 방법



- 위 모든 Tree 문제는 Recursive하게 풀 수 있다. Tree는 Recursive 그 잡채!!

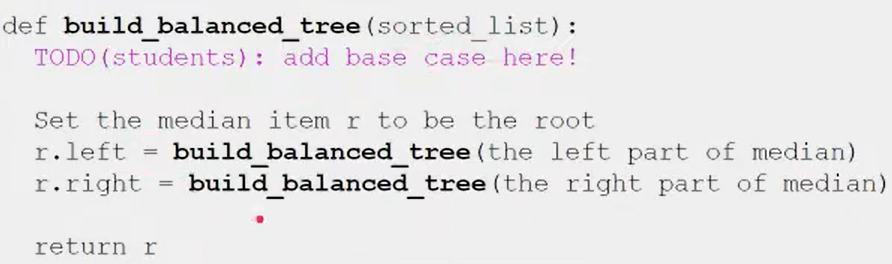

- 3번 Q에대한 pseudo code







Tree 구조는 DATA 삽입 , 탐색, 삭제 모두 Time Complexity는 O(log N)이라 실제로 많이 쓰이는 자료구조이다.



많이 쓰이는만큼 관련된 문제도 잘 풀 줄 알아야겠다.
